Las soluciones a menudo surgen de la intersección entre diferentes disciplinas y la inspiración mutua. A Irati la conocimos en el marco de una colaboración con la Asociación Haszten y la Universidad Mondragon Unibertsitatea.
En esta alianza, el alumnado del grado de Liderazgo Emprendedor e Innovación (LEINN) del Bilbao Berrikuntza Factoria trabajó junto a nosotros en el desarrollo de soluciones para el deporte adaptado escolar donde participaron tanto Irati como Unai. Ellos son practicantes de Boccia y en este entorno nos presentaron diferentes retos que fuimos trabajando de forma colaborativa entre los deportistas, los estudiantes de LEINN y nosotros.
Irati, tras conocer 3DLAN y, en concreto, el vídeo de «Andoniren Erronka» (el reto de Andoni realizado con Salesianos Deusto), nos preguntó si se podía diseñar una solución parecida pero aplicada a su caso concreto. Ella necesitaba una adaptación que le permitiera cortar con el cuchillo usando su mano izquierda, algo que hasta ahora le resultaba extremadamente difícil por la falta de un agarre ergonómico adecuado.
Inspirada por la solución de Andoni, Irati participó activamente en el diseño de su propia herramienta y tras ver y probar diferentes opciones y diseños existentes, se optó por crear una pieza que se adaptara a la anatomía de su mano izquierda y que le permitiera aplicar la fuerza necesaria para cortar de forma segura.

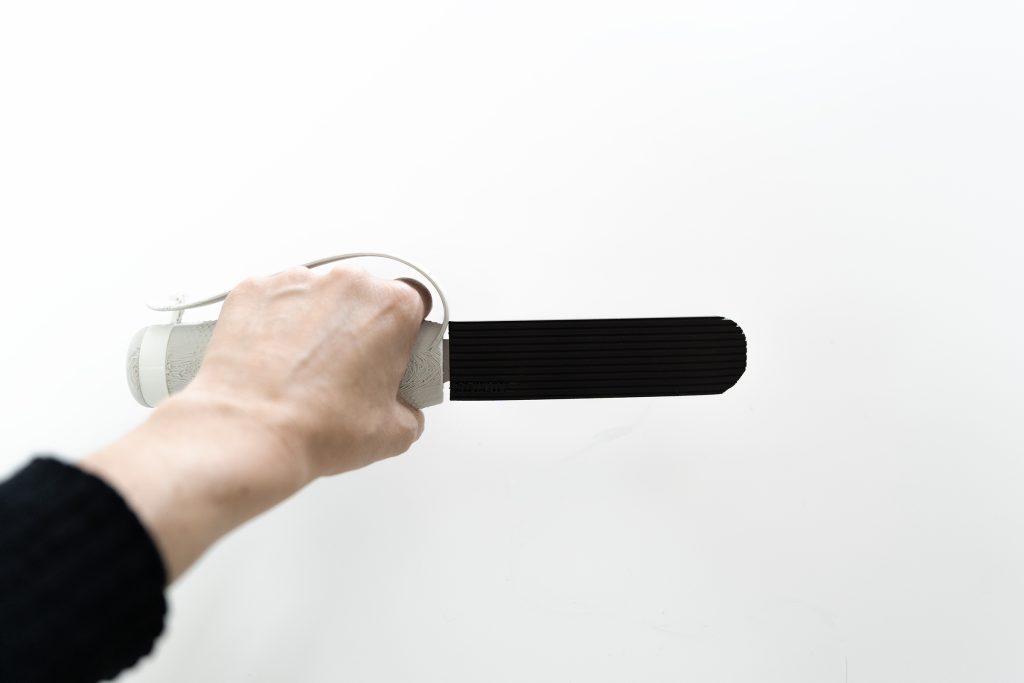

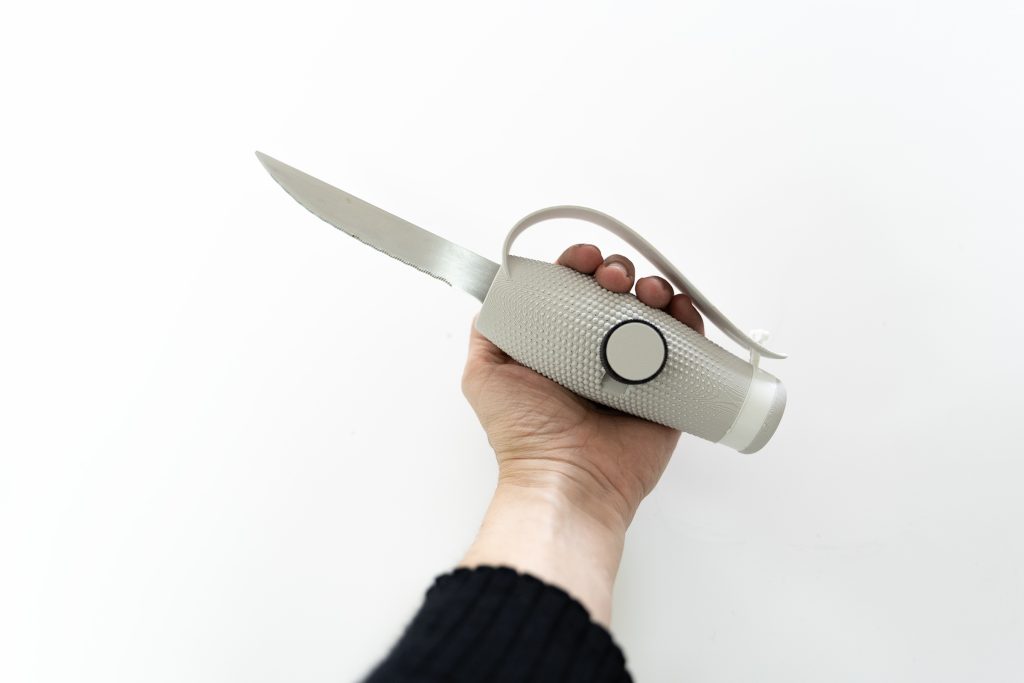

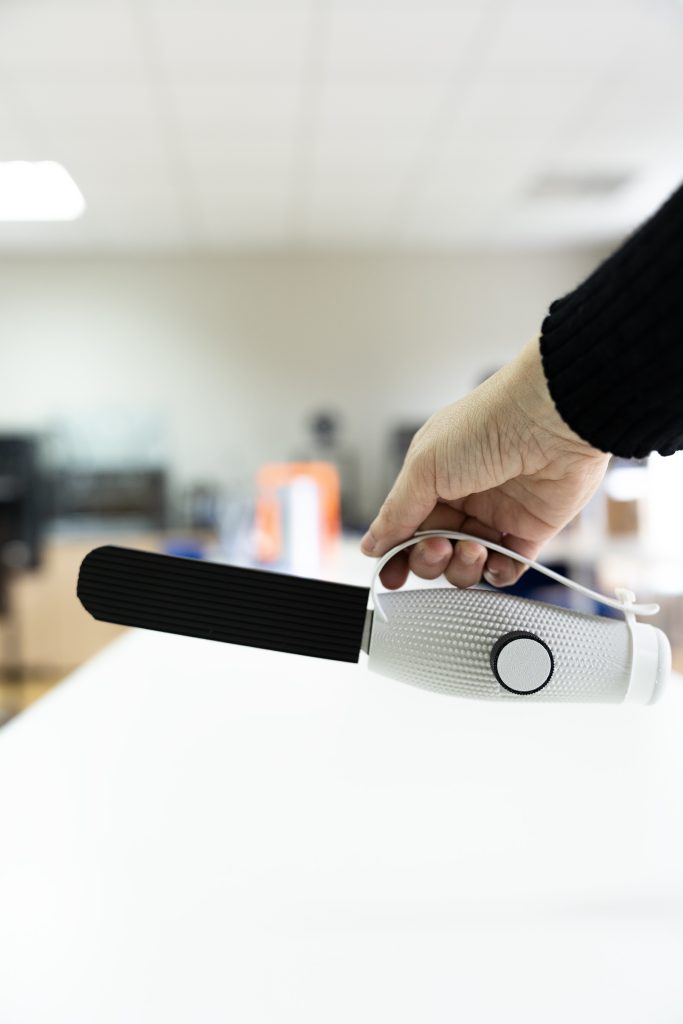

Imágenes:
Materiales:

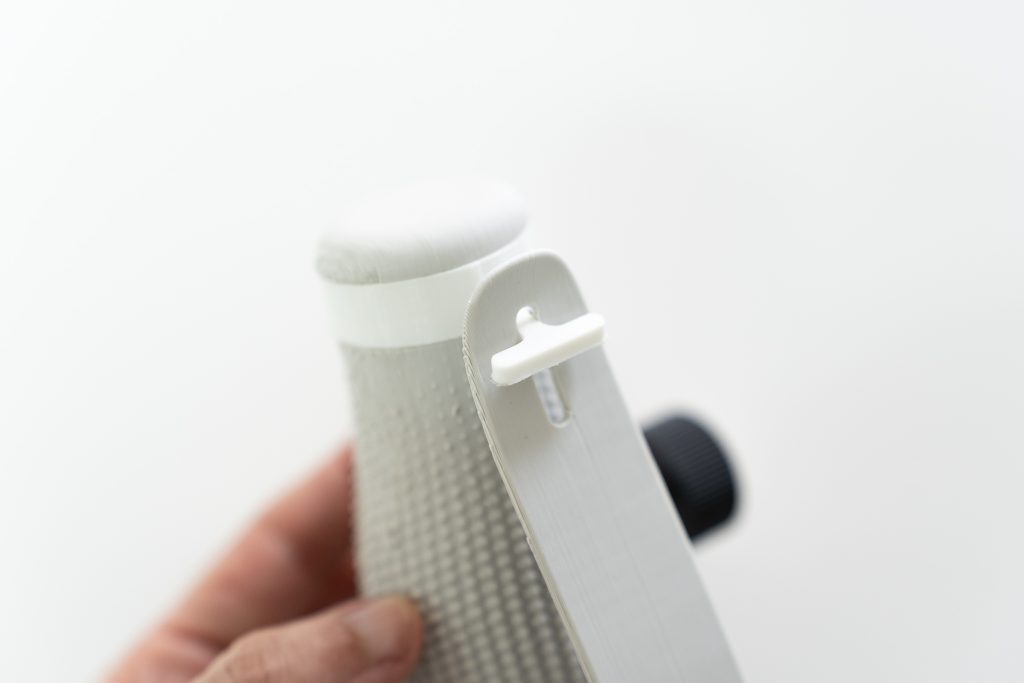

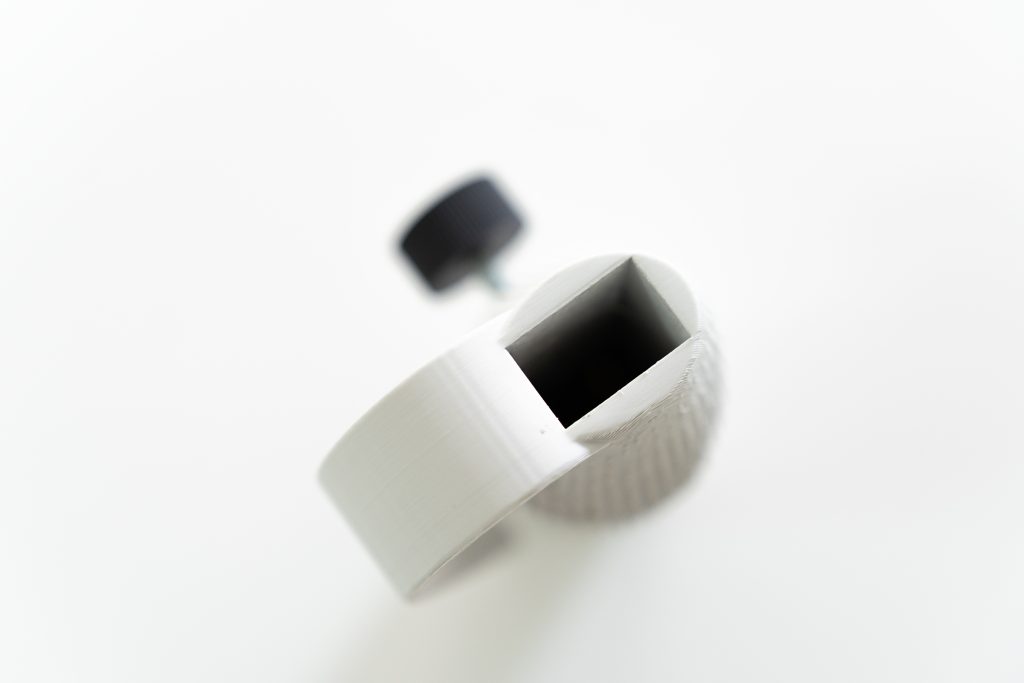

La pieza principal, el mango del engrosador, está impresa en PLA y el anillo que cierra el agarre del mango está impreso en TPU de Polymaker, también hemos utilizado TPU para AMS de Bambulab en la funda negra de la hoja de cuchillo.

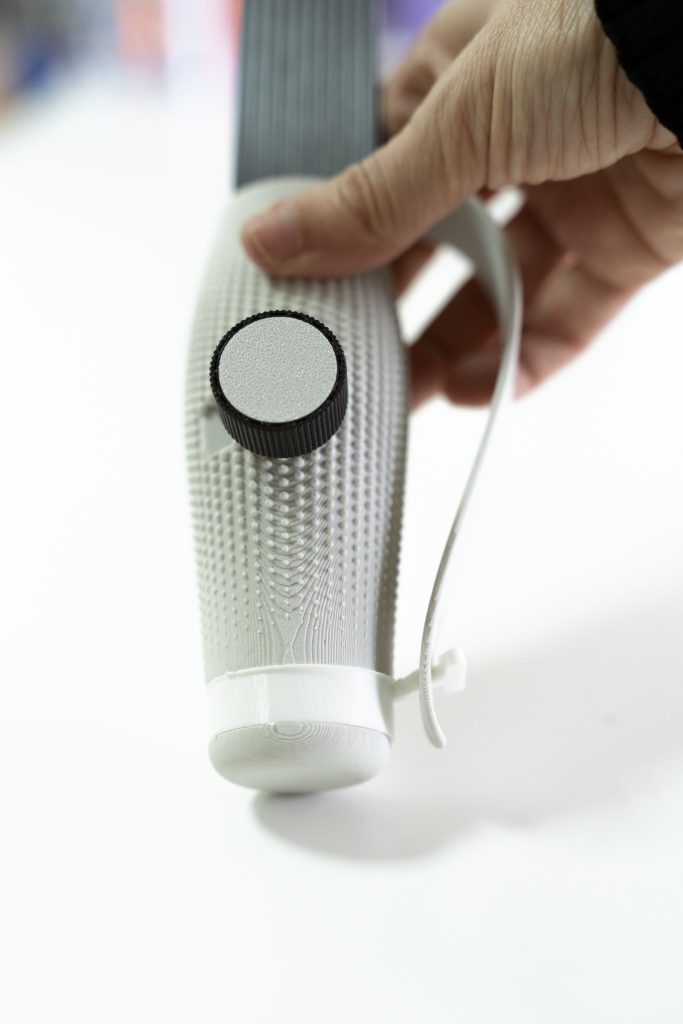

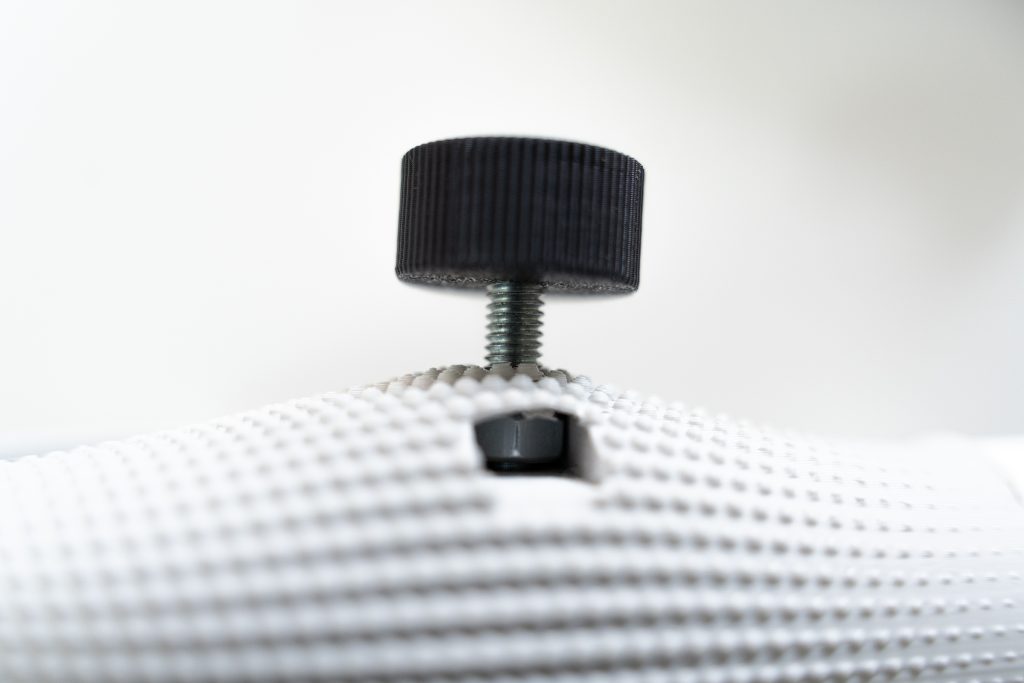

Tornillo: M6 con cabeza hexagonal de 25mm.
CONSEJOS DE IMPRESIÓN:
Para el anillo que cierra el agarre del mango se ha utilizado un material elástico con alto grado de share para que sea también resistente.
Archivos compartidos / Archivos de descarga:
ONSHAPE
En el siguiente enlace se puede acceder al software onshape donde podemos editar la pieza final completa; con todos sus componentes y detalles. Además, si fuese necesario, desde el software se puede tanto descargar el archivo como hacer los cambios que se deseen.
* Para hacer cambios en el archivo, una vez creada una cuenta onshape, se de deberá realizar una copia del archivo.
Te dejamos un enlace a un video en el que explicamos como descargar los archivos desde onshape a un archivo .stl
Ese diseño es parametrizable. Si queremos editar los parámetros del cuchillo, hay que seguir los pasos que se detallan:
- Crear una copia del diseño
- Suprimir la operación «Atractor pattern» para que no tarde demasiado en editarse
- Cambiar los parámetros
- Descargar el STL
ARCHIVOS .STL
AUTORÍA:
Alberto Martínez
Licencia Creative Commons
