Miriam, madre de Sergio, nos ha contactado para ayudarle con un nuevo reto que consiste en la creación de éste rediseño creado e impreso para el programa de creación de productos de apoyo en 3D de 3DLAN este año 2023. Para el reto propuesto por Miriam, hemos tenido que rediseñar un diseño que nos envió ella (diseño de Akimakes), ya que el que nos envió estaba preparado para una jeringuilla de diferentes dimensiones, la que ella usa para alimentar a su hijo Sergio es de 60ml.
Sergio se alimenta mediante un botón gástrico. Miriam, su madre, que es la que le ayuda a alimentarse, tiene dolores en la mano a causa de tener que hacer fuerza para poder alimentarle mediante pures y no solo mediante líquidos. Para ayudar a que Miriam pueda alimentar a su hijo Sergio sin dolores en la mano, se ha procedido a dar solución a este reto.
El diseño que nos envió Miriam es un diseño realizado por Akimakes y es el que nos ha servido de inspiración para redimensionarlo y adaptarlo a las medidas de las jeringuilla que utiliza Sergio (60ml).
Imágenes:

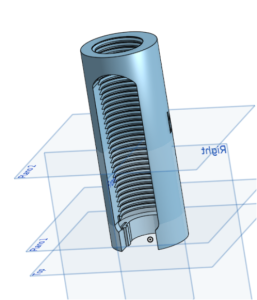

A continuación se muestra una imagen donde se exponen las dos partes de la pieza final y un vídeo del resultado final.
Materiales:
El diseño que hemos realizado se puede imprimir en diferentes materiales. Las piezas que se muestran en las imágenes anteriores han sido impresas en PLA.
Consejos de impresión:
Los dos diseños han sido impresos con una boquilla 0.4 y con una calidad de capa de 0.2. Además, han sido 8 las líneas de pared y con un grosor de 0.4. En cuanto al relleno, aunque debe ser una pieza muy resistente, al imprimir la pieza con 8 líneas de pared, es suficiente con un relleno de 10%.
Archivos compartidos / Archivos de descarga
En el archivo que se muestra a continuación (archivo compartido en onshape; software libre) se puede ver la pieza final completa; con todos sus componentes y detalles. Además, si fuese necesario, desde el software onshape se puede tanto descargar el archivo como hacer los cambios que se deseen.
* Para poder hacer cambios en el archivo, una vez creada una cuenta onshape, se de deberá realizar una copia del archivo.
En este enlace se muestra un video en el que se explica como descargar los archivos desde onshape a un archivo .stl.
Mediante los siguientes archivos (.stl) se podrá descargar por pasos el diseño completo de la pieza. Una vez descargados todos los archivos .stl, mediante una aplicación (Ultimaker Cura, Stratos…) se configurará el diseño de cada archivo teniendo en cuenta la impresora en la que se desea imprimir y se guardará como archivo .gcode para proceder a la impresión. Los archivos deberán imprimirse y descargarse individualmente para después realizar el montaje.
AyudaParaJeringuillaDeSergio_1-2_Hembra.stl
AyudaParaJeringuillaDeSergio_2-2_Macho.stl
Autora del rediseño: Leire Fuente
Montaje/Preparación
Antes de empezar con el montaje, lo primero que se debe realizar es la impresión de cada uno de los archivos compartidos.
Una vez impresas las diferentes piezas, se procederá al montaje mediante los pasos que se muestran a continuación:
- Intestar la rosca exterior en la carcasa con rosca interior.
- Insertar la jeringuilla cargada
- ¡Pieza lista para roscar y usar!
Licencia Creative Commons
