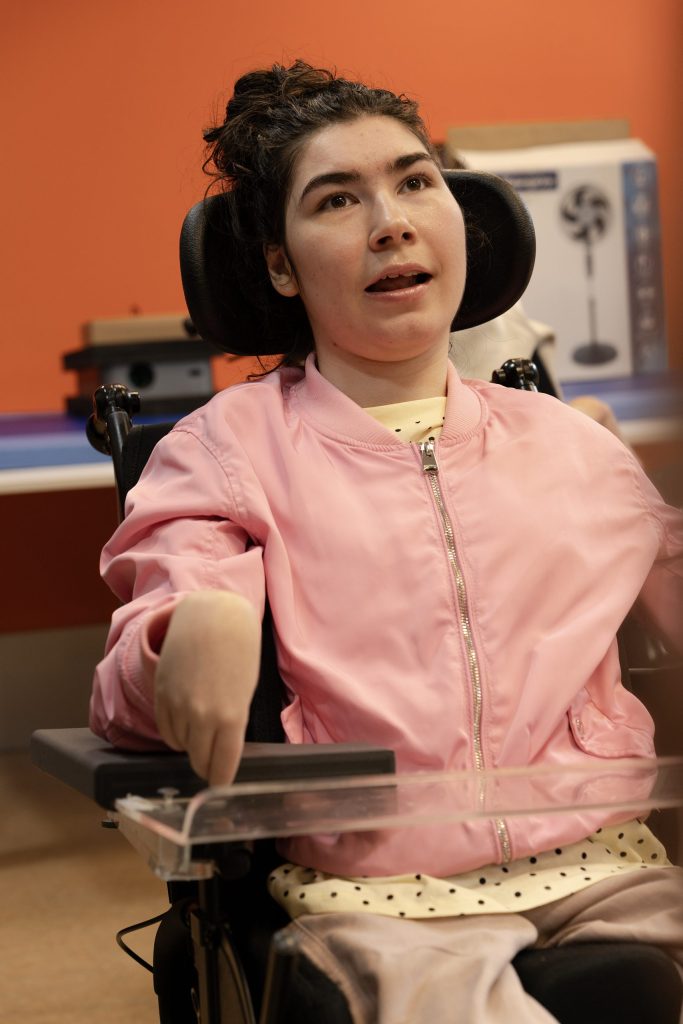

En muchas ocasiones, la falta de productos de apoyo comerciales obliga a terapeutas y familiares a crear soluciones improvisadas. Durante una visita al centro de día de ASPACE en Txurdinaga, conocimos a Ioana y a su terapeuta María. Para comer, Ioana utiliza una mesa de metacrilato en su silla de ruedas que, debido a su postura, le causaba molestias y dolor en los codos.
El equipo de ASPACE había desarrollado una solución temporal, pero era inestable y requería reajustes constantes. Estaba claro que había que diseñar una solución digna, ergonómica y qué no provocará la irritación por roce y se mantuviera firme ante los movimientos de Ioana.
Este proyecto se ha desarrollado como parte del Proyecto de Fin de Grado (PFG) de Naroa, estudiante de Ingeniería Biomédica en la Universidad de Deusto y colaboradora en 3DLAN. El diseño, realizado en Onshape, no sólo resolvió el apoyo de los codos, sino que también incluyó una mejora en el sistema de tornillería desgastada de la mesa, optimizando todo el conjunto.

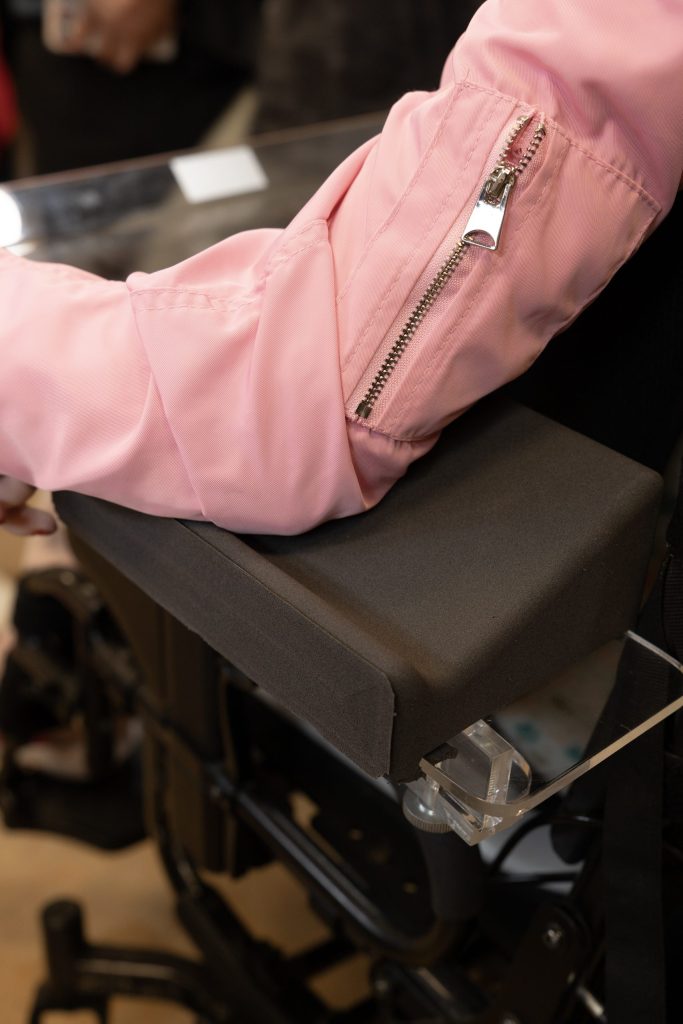

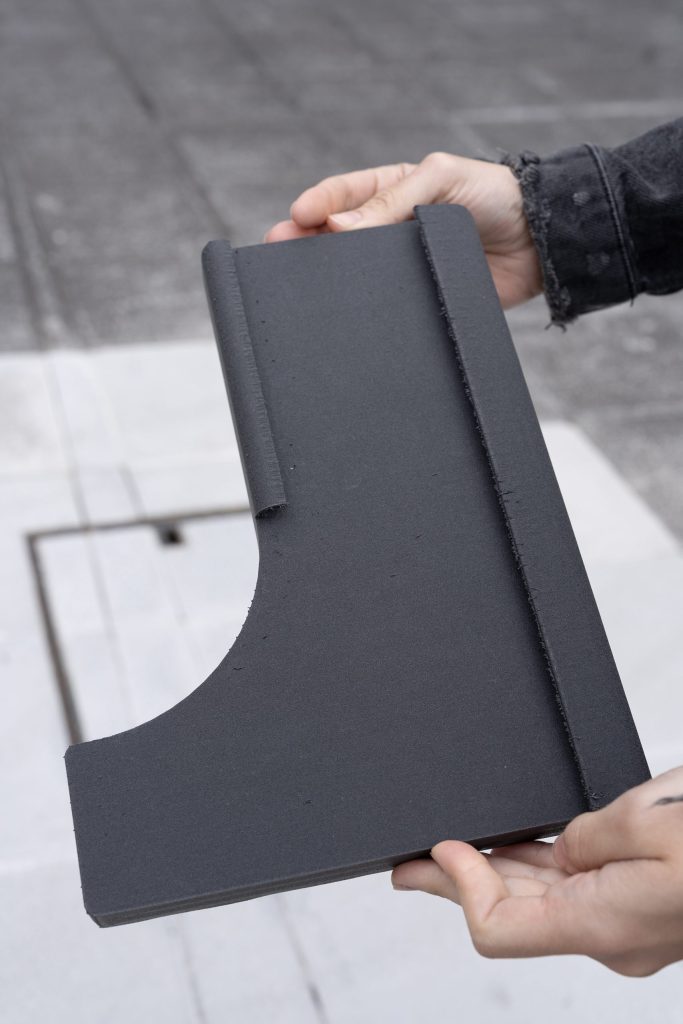

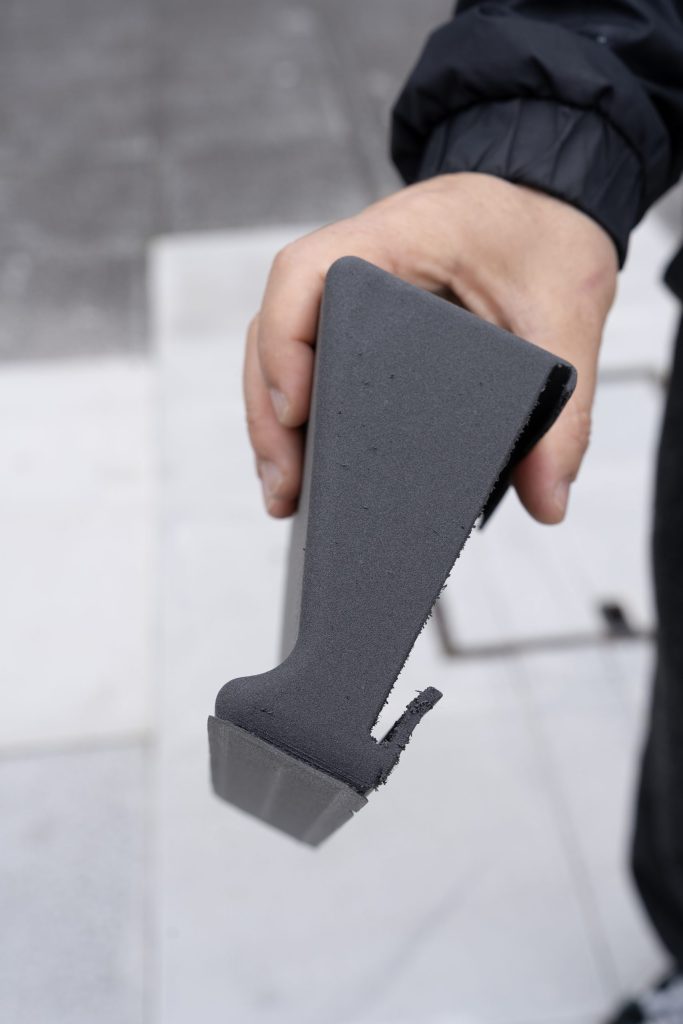

Lo más destacado de este proyecto fue la experimentación con el filamento Flex Foam de Smartfil. Este TPU con efecto espuma nos permitió obtener una pieza blanda y agradable al tacto, ideal para el contacto prolongado con la piel. Tras varias pruebas de impresión para entender su comportamiento, logramos la pieza perfecta con un diseño de anclaje estable que facilita el trabajo de la terapeuta pero que es fácil de desmontar si fuera necesario.
Dado que este reto forma parte del PFG de Naroa, se ha creado un manual de usuario e instalación. El manual incluye la descripción del producto, guía de montaje/desmontaje, y recomendaciones de mantenimiento, algo muy útil para que los usuarios entiendan el funcionamiento del producto.
Imágenes:
Materiales:

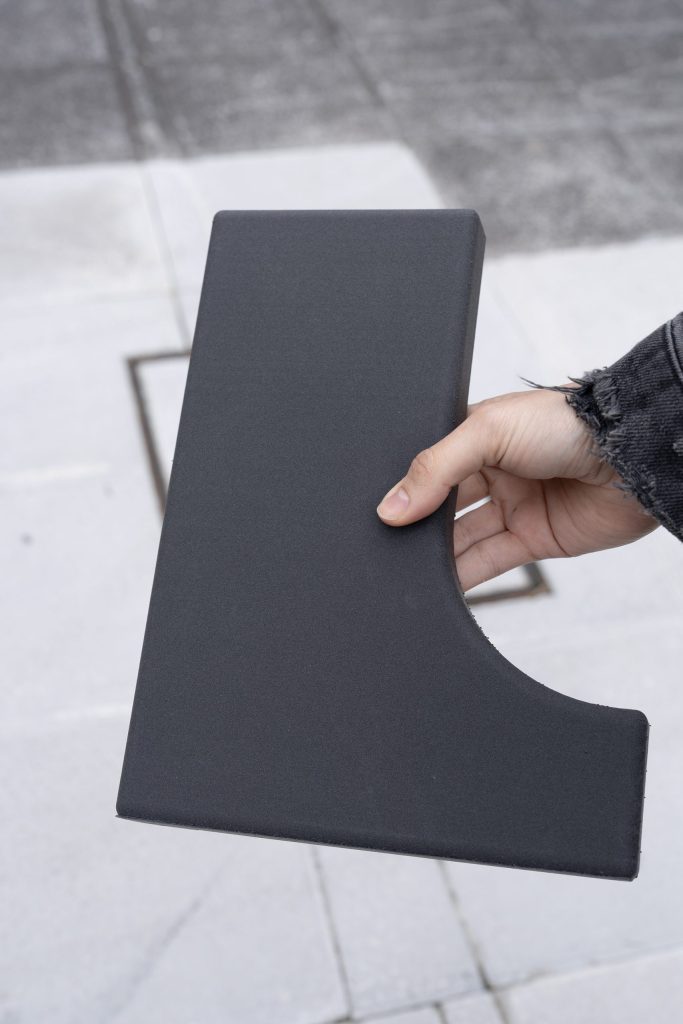

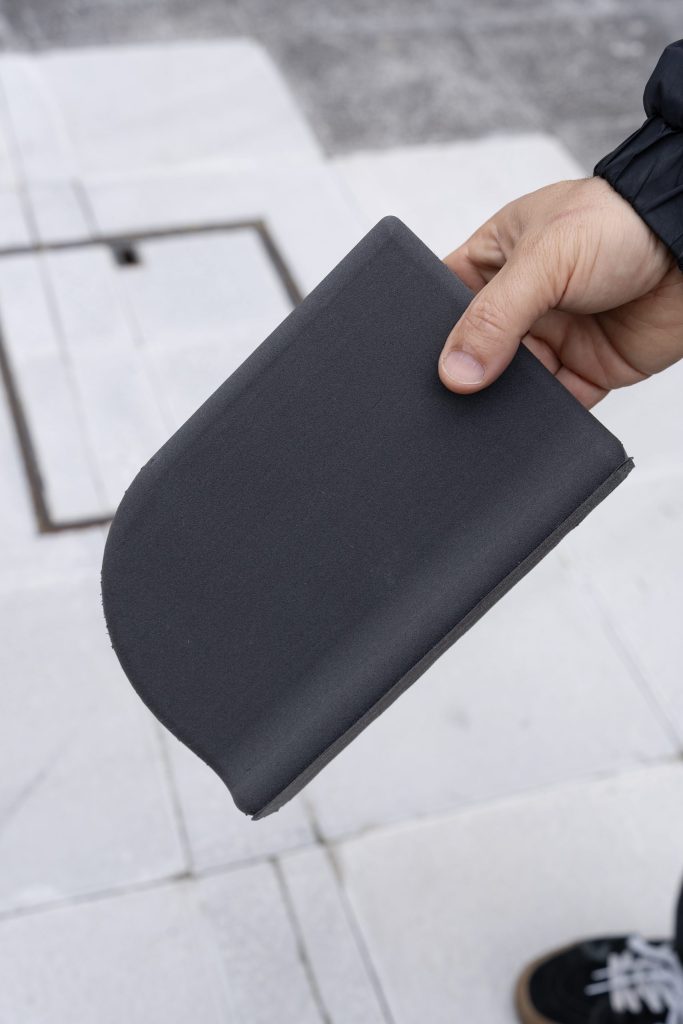

Ambas partes están impresas en Flex Foam de Smartfil. Se eligió este material por su capacidad de generar una estructura espumosa, blanda y ligera, reduciendo la presión sobre los hombros de Ioana.
CONSEJOS DE IMPRESIÓN:
El uso de materiales espumosos requiere una configuración muy específica para controlar la expansión del filamento. Se recomienda una temperatura de 240°C y de 35°C en la cama. Para obtener el equilibrio perfecto entre suavidad y resistencia, se aconseja un flujo del 60%.
Además, al ser un material flexible y con tendencia a pegarse, es vital configurar una distancia en el eje Z de 0.35 mm respecto a la pieza para poder retirarlos sin dañar el acabado final.
Archivos compartidos / Archivos de descarga:
ONSHAPE
En el siguiente enlace se puede acceder al software onshape donde podemos editar la pieza final completa; con todos sus componentes y detalles. Además, si fuese necesario, desde el software se puede tanto descargar el archivo como hacer los cambios que se deseen.
* Para hacer cambios en el archivo, una vez creada una cuenta onshape, se de deberá realizar una copia del archivo.
Te dejamos un enlace a un video en el que explicamos como descargar los archivos desde onshape a un archivo .stl
ARCHIVOS .STL
AUTORÍA:
Licencia Creative Commons
